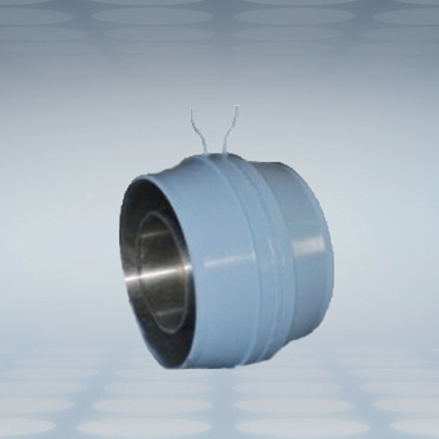

喷嘴流量计
喷嘴流量变送器由喷嘴流量传感器与差压变送器构成，输出对应差压数值的 4-20mA 电信号，流量运算、温度与压力补偿功能需用户另行配套设备实现。产品分为分体式、一体式两种安装结构。
一体式结构：出厂时差压变送器已和喷嘴装配完成，用户采购一体式喷嘴后，现场无需再接引压管路，但仍需配套对应的流量计算器、压力变送器、温度变送器。
分体式结构：喷嘴流量传感器与差压变送器相互独立，二者之间的引压管路连接工作由用户现场完成。
适用介质：适配高温高压蒸汽、水，也可用于各类气体、液体介质计量。
一、主要参数
・公称口径：DN50—2000mm
・工作压力：≤42MPa
・工作温度：-50℃ — 650℃
・取压方式：角接（单独环室、法兰环室一体或直接钻孔）取压
・喷嘴安装方式：
法兰（直接钻孔兼取压件）、紧固件夹持式
法兰、环室、紧固件夹持式
夹持件（兼取压件）焊接式
・执行标准：ISO 5167；GB/T 2624
・精度：符合标准：±1.0 %
・材质：法兰或夹持件：依据介质温度可选碳钢、合金钢、不锈钢等
喷 嘴：304 不锈钢、316 不锈钢等
二、特点
1、结构布局简洁，现场装配便捷。
2、满足标准规格无需实流校验，运行状态平稳。
3、重复性良好，流出系数保持稳定。
4、可适配高压工况，抗介质冲击。
5、覆盖较宽的测量区间，压差损耗较低。
