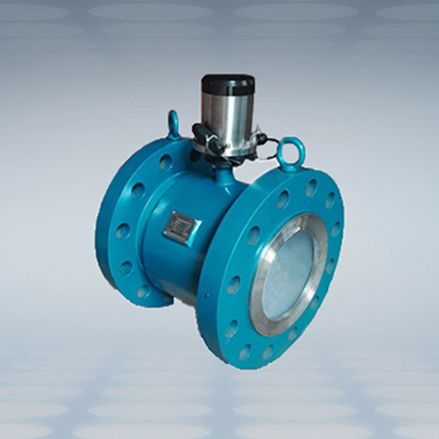

高压电磁流量计
高压电磁流量计由依托专有特殊工艺制造的高压型电磁流量传感器搭配智能转换器组成，专门应用于地质、石油勘探、油田系统，用于测量高压工况下泥浆、水泥浆、高压注水等导电液体或液固两相介质的体积流量。高压电磁流量计承压最高可设计至 40MPa。
一、产品特点
测量不受流体密度、粘度、温度、压力和电导率变化影响，依托线性测量原理，可稳定完成流量测量；
测量管内部无阻挡部件，压力损失较小，对直管段要求较低；
公称通径覆盖 DN6-DN2000，可选多种衬里与电极配置，适配各类导电流体测量需求；
转换器采用可编程频率低频矩形波励磁方式，有利于提升流量测量稳定性，设备功耗较低；
转换器搭载 16 位嵌入式微处理器，全数字化信号处理，具备良好抗干扰性能，保障测量稳定性，流量量程比可达 1500：1；
配备高清背光 LCD 显示屏，全中文菜单操作，操作流程简易，便于上手；
支持 RS485 或 RS232 数字通讯信号输出；
具备电导率检测功能，可判断传感器空管状态，自带自检与故障自诊断功能；
采用 SMD 元器件与 SMT 表面贴装工艺，保障电路运行稳定性；
可适配对应防爆使用场景。
二、产品用途
电磁流量计用于测量封闭管道内部导电流体的体积流量，广泛适用于石油化工、钢铁冶金、给排水、水利灌溉、污水处理、造纸、医药、食品等行业生产工艺中的流量检测与控制。
三、产品使用环境条件
环境温度：传感器 -25℃~+60℃，转换器 -10℃~+60℃
相对湿度：5%-95%
衬里耐温参数：
聚四氟乙烯衬里：100℃
氯丁橡胶衬里：80℃
高温橡胶衬里：120℃
聚氨酯橡胶衬里：70℃
四、工作原理
电磁流量传感器基于法拉第电磁感应定律研发。导电液体在交变磁场中，沿着测量管垂直于磁力线方向流动时，流体切割磁力线产生感应电势；管壁上垂直于测量管轴线与磁力线方向安装一对电极，用于采集感应电势。感应电势大小与流量成正比，采集该电势信号即可换算流量数值。流量感应信号送入转换器放大处理，转换为对应数字信号，以此实现流量测量。
