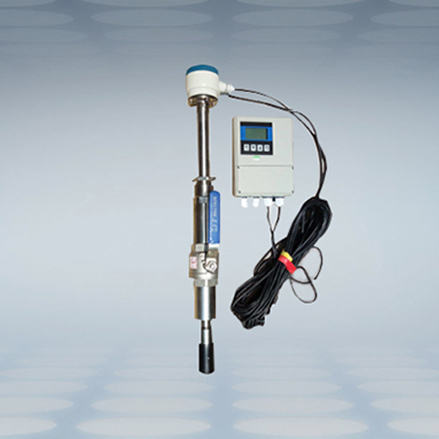

分体式插入式电磁流量计
智能型插入式电磁流量传感器（简称传感器）搭配智能型插入式电磁流量转换器（简称转换器），组成智能型插入式电磁流量计，用于测量管道内各类导电液体的体积流量。产品适合大口径管道流量测量，现场装配简便，通过安装底座、球阀、压紧螺母、定位螺钉完成与管道的连接。
一、特点
测量不受流体密度、粘度、压力和电导率变化的影响；
测量管内部无阻流部件，无压力损失，对直管段要求较低；
公称通径系列（mm）：150～3000；
转换器采用专用励磁方案，保障零点稳定性，流量量程比可达 1500：1；
转换器可与传感器搭配为一体型或分体型结构；
转换器搭载 16 位微处理器，配备 2×16 LCD 显示屏，便于参数设置，程序运行稳定；
流量计支持双向流量测量，内置正向总量、反向总量、差值总量三种积算器，可显示正向、反向流量，支持电流、脉冲、数字通讯、HART 等多种输出方式；
转换器采用 SMT 表面贴装工艺，具备自检与故障自诊断功能。
二、结构
智能型传感器主要由测量头（或测量管）、励磁系统、插入杆、接线盒、安装底座、密封定位机构等部件组成。
测量头（或测量管）：安装于管道内被测流速点位，用于采集该点位流速信号。测量头（测量管）端头或导管采用绝缘材质，装配一对电极；除电极头部与测量管内壁外，其余部位与被测流体保持绝缘。
励磁系统：用于生成工作磁场，由励磁线圈与铁芯构成，整体绝缘密封布置在插入杆内部。
插入杆：材质为不锈钢，测量头、测量管固定于插入杆端部；励磁线缆、电极线缆穿过插入杆，与被测介质隔离密封后接入接线盒。插入杆带有流向标识，安装时可确保磁场、流速、电极连线相互垂直，满足法拉第电磁感应定律要求。
接线盒：布置在传感器上部，内部接线端子用于传感器与转换器之间的信号连接。
安装底座：焊接在被测管道上，用于对接安装球阀、装入传感器。
密封机构：由不锈钢压紧螺纹座、压紧螺母、橡胶垫圈、定位螺钉等组成，对插入传感器进行密封，满足对应工况承压需求。
三、性能参数
公称通径：DN150-DN3000
最高流速：15m/s
准确度等级：±1.5%、±1.0%
流体电导率：≥10μS/cm
公称压力：0.6MPa-2.5MPa
环境温度：-25℃~70℃（高温型：-25℃~150℃）
电极材料：不锈钢、哈氏合金、钛、钽、铂铱合金
连接形式：简易球阀连接
外壳防护等级：IP65 / IP67 / IP68
