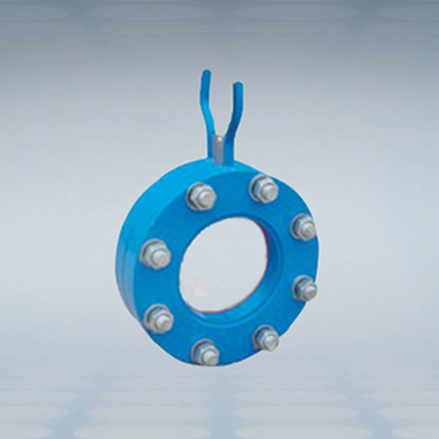

圆缺孔板
圆缺孔板的开孔为圆形的一部分（圆缺部分），该圆形直径为管道直径的 98%，开孔圆弧段的圆心需要精确定位，保证与管道同心，避免开孔被管道、两端垫片或是管道偏心遮挡。圆缺孔板适合湿煤气等脏污介质测量，可减少污物在孔板上下游淤积，多用于各类煤气及脏污流体计量。
一、特点
1、孔板流量传感器
特点：仅负责产生差压信号（孔板本体），不含差压流量变送器与流量显示组件，输出为差压信号，其余配套设备由用户自行配置。
2、孔板流量变送器
由孔板流量传感器、差压变送器组成，分为分体式、一体式两种安装结构。
一体式结构：产品出厂时已将差压变送器与孔板装配为整体，用户采购一体式孔板后，现场无需再接引压管路，但需要配套对应的流量计算器、压力变送器、温度变送器。
分体式结构：孔板流量传感器与差压变送器相互独立，两者之间引压管路的连接工作由用户现场完成。
3、孔板流量计
支持分体式、一体式两种安装结构：
分体式：由独立孔板、差压 / 压力 / 温度变送器、流量计算仪、截止阀等部件组合而成，各部件之间的装配连接由用户完成，分为防爆型与普通型。
一体式：由智能显示仪表与孔板装置共同构成差压式流量计，配套差压传感器、压力传感器、热电阻温度传感器。智能显示仪表可自适应差压传感器量程，对流出系数 C、流束膨胀系数 ε 等补偿参数进行在线运算，拓宽量程
区间并保障计量准确度；配备大屏幕 LCD，可同屏展示累积流量、瞬时流量、瞬时压力、瞬时温度。
二、安装要求
圆缺孔板仅可安装于水平或倾斜管道，不可用于垂直管道；被测流体含有固体颗粒时，缺口朝下布置；若液体有气体析出，则缺口应置于上方。
取压管道焊接前，预先在管道上钻出取压孔，孔径与取压法兰取压孔径保持一致，保证法兰取压孔与管道取压孔对齐。
节流装置和管道对接焊接时，焊缝端面与管道轴线的垂直度偏差不大于 1°；焊接完成后对内焊缝打磨处理，保证内壁光滑，去除焊瘤、焊渣。
