应力式涡街流量计属于速度式流量计，以卡门涡街理论为基础，利用压电晶体检测流体流经管道内三角柱产生的旋涡频率，以此完成流体流量测量。涡街流量计广泛应用于石油、化工、轻工、动力供热等行业。
一、简介

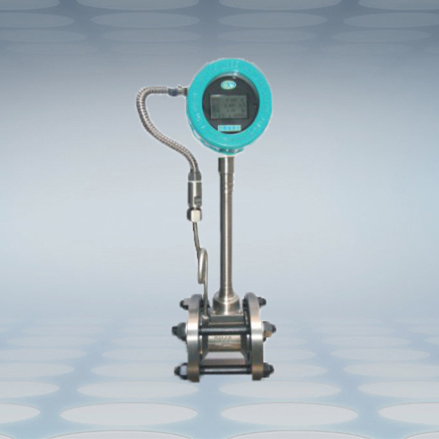

温压一体化涡街流量计集成温度、压力补偿功能，可自动采集管道内介质的温度、压力数据，并将介质密度参与流量运算，保障计量结果准确。仪表可展示瞬时质量流量、累计质量流量，同步显示介质温度与压力，适用于液体、常规气体、饱和蒸汽、过热蒸汽等介质测量。
二、特点
1、具备较宽量程，计量准确度稳定；
2、适配多种介质，可测量液体、气体、蒸汽；
3.、支持较高工况温度，介质最高温度可达 330℃；
4、内部无运动构件，不易发生磨损，运行稳定；
5、仪表主体选用不锈钢材质，可耐受常规介质腐蚀。
三、工作原理
管道内流体流经旋涡发生体（三角柱）时，局部流速加快，生成交替排布的两列旋涡，即卡门涡街。
卡门涡街释放频率与三角柱宽度、介质流速相关，不受介质温度、压力等参数影响，计算公式：
f=StV/d ……………………（1）
式中：
f— 卡门涡街的释放频率
St— 斯特罗哈尔（Strouhal）数
V— 介质流速
d— 三角柱的宽度
斯特罗哈尔数是涡街流量计关键参数，仅和介质雷诺数 Re 相关。当介质雷诺数维持在 2×10⁴～7×10⁶区间，斯特罗哈尔数 St 为恒定值，因此可通过采集旋涡频率获取介质流速，进一步换算流量。
四、安装注意事项
1.上游无阀门、弯管时，上游直管段长度≥10D，下游直管段≥5D；上游存在阀门或弯管时，上游直管段≥20D。
2.法兰与管道焊接位置需密封无泄漏，焊接完成后清理焊渣。
3.禁止将法兰连同仪表本体一同施焊，避免损坏检测探头。
4.管道应做好固定，避免震动引发信号干扰。
